Thủ Tục Mở Xưởng Mộc: Quy Trình Kỹ Thuật Đưa Máy Móc Vào Vận Hành Chuẩn Xưởng

Thủ tục mở xưởng mộc chuẩn kỹ thuật là quy trình chuẩn bị mặt bằng nền bê tông dày tối thiểu 150mm, đấu nối nguồn điện 3 pha ổn định, cấp khí nén sạch từ 6.5 đến 8.0 bar và căn chỉnh thăng bằng bệ máy trước khi chạy thử. Thực hiện đúng quy chuẩn giúp máy CNC hoạt động êm ái, bảo vệ trục chính spindle và ngăn ngừa hiện tượng sai số đường cắt ngay từ ngày đầu.

Các điều kiện mở xưởng mộc về mặt bằng cơ khí trước khi nhập máy

Điều kiện mở xưởng mộc về mặt bằng đòi hỏi kết cấu nền bê tông cốt thép dày từ 150mm mác M250 chịu tải nặng, khẩu độ trần cao trên 4.5 mét thông thoáng và đường nội bộ rộng từ 6 mét phục vụ xe cẩu hạ máy móc an toàn.

Kiểm tra độ phẳng và khả năng chịu lực của nền xưởng

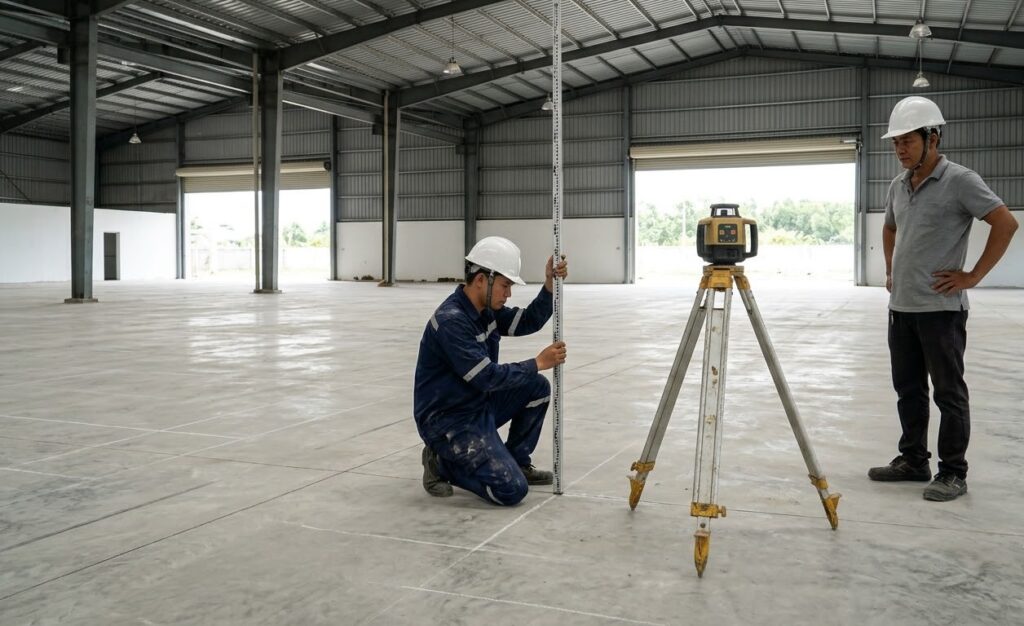

Nền xưởng tại vị trí đặt cụm máy CNC trung tâm và máy cưa bàn trượt cần được đo cốt cao độ bằng máy cân mực laser, độ lệch không vượt quá 2mm trên toàn chiều dài bệ máy. Nền phải đạt độ phẳng để các điểm chân đế tì lực đồng đều, tránh gây vặn xoắn thân máy.

Kinh nghiệm thực tế cho thấy các vùng sàn chỉ láng vữa xi măng mỏng từ 30mm đến 50mm hoặc lát gạch men rỗng chân rất nhanh bị nứt vỡ. Dưới tải trọng tĩnh từ 3 đến 5 tấn cộng thêm xung lực giật cục khi cổng trục đảo chiều gia tốc, sàn gạch men sẽ bị nứt vụn và sụt lún cục bộ.

Khi nền lún lệch dù chỉ nửa milimét, hai thanh ray dẫn hướng trục Y sẽ bị biến dạng xoắn vặn. Tình trạng này khiến motor servo kéo trục Y liên tục báo lỗi quá dòng do lực ma sát trượt tăng vọt, lâu ngày dẫn đến mòn vẹt thanh răng và cháy cuộn dây motor.

Khảo sát khoảng trống thao tác và đường xe trung chuyển

Cửa ra vào xưởng cần độ mở chiều rộng tối thiểu 4.2m và chiều cao lọt lòng từ 4.0m trở lên. Kích thước này tạo điều kiện cho xe cẩu tự hành 5 tấn hoặc 8 tấn có thể đưa toàn bộ thân bệ máy CNC vào tận vị trí đổ móng mà không phải tháo rời cụm cổng trục.

Phía sau và hai bên hông máy CNC cần duy trì hành lang kỹ thuật cách tường xưởng tối thiểu 1.2m. Khoảng cách thông thoáng này giúp quạt thông gió của biến tần giải nhiệt tốt và giúp thợ kỹ thuật có đủ không gian mở cánh cửa tủ điện kiểm tra bo mạch điều khiển khi có sự cố.

Khu vực cấp phôi đầu vào và đón phôi đầu ra phải chừa khoảng trống tối thiểu 3.2m. Khoảng cách này vừa đủ để xoay chuyển tấm ván khổ chuẩn 12202440mm bằng xe nâng tay thủy lực mà không lo va quẹt làm mẻ cạnh phủ Melamine của phôi gỗ.

Quy trình thực hiện thủ tục mở xưởng mộc qua các bước kỹ thuật cốt lõi

Thủ tục mở xưởng mộc chuẩn kỹ thuật bao gồm 4 bước nối tiếp: thi công nguồn cấp điện 3 pha độc lập, lắp đặt đường ống khí nén trung tâm, định vị cân chỉnh thăng bằng chân máy và kết nối hệ thống hút bụi dăm gỗ khép kín.

Bước chuẩn bị đường điện 3 pha và tủ nguồn phân phối

1. Kéo đường cáp đồng 3 pha từ đồng hồ hạ trạm về tủ điện tổng của xưởng mộc, sử dụng dây cáp Cu/PVC có tiết diện tối thiểu 325+116mm2 để hạn chế sụt áp khi khởi động cùng lúc nhiều máy lớn.
2. Lắp đặt aptomat khối (MCCB) riêng cho từng cụm máy công suất cao như máy cắt CNC (aptomat 50A đến 63A), máy dán cạnh tự động (aptomat 40A) và máy nén khí (aptomat 32A).
3. Đóng cọc tiếp địa đồng đường kính phi 16 dài 2.5m xuống lòng đất ẩm, hàn dây đồng trần liên kết vỏ máy với cọc tiếp địa để tiêu tán dòng rò rỉ cơ học, khử nhiễu xung tín hiệu cho card điều khiển chuyển động.

Nguồn điện 3 pha cấp cho biến tần điều khiển củ đục spindle phải duy trì điện áp ổn định trong khoảng 380V sai số không quá 5%. Nếu điện áp trồi sụt thất thường, biến tần sẽ kích hoạt chế độ bảo vệ ngắt điện tức thì khiến mũi dao phay gãy gập ngay trên mặt ván.

Bước lắp đặt hệ thống khí nén và hút bụi trung tâm

1. Đặt máy nén khí trục vít hoặc piston và bình tích áp từ 300L đến 500L tại khu vực khô ráo, thoáng mát, tách biệt khỏi bụi mùn cưa để bảo vệ lọc gió nạp khí.
2. Thi công đường ống kẽm hoặc ống nhôm chuyên dụng dẫn khí từ bình tích qua cụm cốc lọc tách nước, sau đó chia nhánh cấp riêng cho từng máy với van xả đáy định kỳ.
3. Cài đặt rơ-le áp suất trên bình nén khí luôn duy trì dải làm việc từ 6.5 đến 8.0 bar, gắn thêm đồng hồ đo áp suất tại cửa nạp của máy CNC để thợ dễ dàng giám sát.
4. Treo ống xoắn gom bụi chịu mài mòn lên giàn khung mái xưởng, kết nối chụp hút bụi với máy hút bụi túi vải công suất 3kW đến 5.5kW để gom phoi bào ngay tại tâm cắt spindle.

Hệ thống khí nén thiếu áp hoặc lẫn hơi nước là thủ phạm làm piston kẹp dao không đẩy hết hành trình. Khi đó, chuôi dao kẹp không chặt sẽ bị rung rơ làm hỏng đường biên dạng cắt hoặc văng dao nguy hiểm trong lúc spindle quay ở tốc độ 24.000 vòng/phút.

Các bước chạy thử và nghiệm thu máy móc khi mở xưởng mộc mới

Nghiệm thu máy móc khi mở xưởng mới cần kiểm tra độ đồng phẳng của bàn hút chân không, đo độ rơ lắc của ray trượt cơ khí và chạy thử cắt phôi tấm thực tế để đánh giá độ vuông góc cũng như độ sắc nét của đường phay.

Cân chỉnh thăng bằng cơ khí và kiểm tra hành trình các trục

Kỹ thuật viên đặt thước thủy nivo quang học có độ chính xác 0.02mm/m trực tiếp lên bề mặt thanh ray trượt trục Y. Tiến hành vặn tăng chỉnh từng chân ốc bu lông để bệ máy đạt độ thăng bằng cả theo chiều dọc lẫn chiều ngang.

Dùng tay đẩy nhẹ cụm cổng trục X và cụm đầu trục Z để cảm nhận độ trơn tru của các block trượt bi. Bơm mỡ bôi trơn chuyên dụng gốc Lithium vào tất cả các vú mỡ trên con trượt và kiểm tra độ ăn khớp của cụm thanh răng bánh răng nghiêng.

Mở phần mềm điều khiển trên máy tính, kích hoạt lệnh chạy kiểm tra cữ hành trình cơ học và công tắc hành trình tiệm cận (Sensor Limit) trên cả 3 trục X, Y, Z. Thao tác này nhằm xác nhận máy tự động dừng ngắt xung nhịp khi chạm biên, tránh va đập gãy cụm bệ máy.

Chạy test cắt phôi ván gỗ công nghiệp kiểm tra sai số

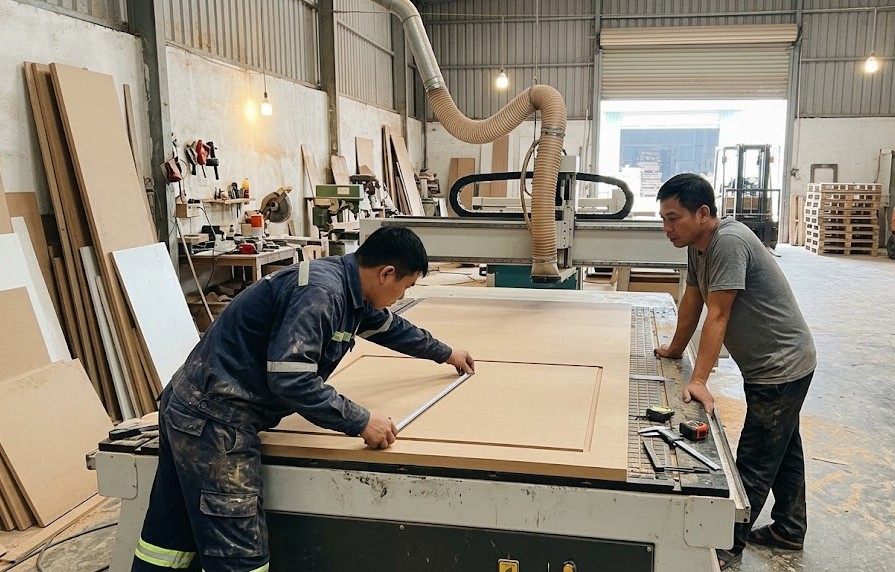

Sau khi cân chỉnh phần cứng cơ khí, thợ máy tiến hành nạp file bản vẽ test cắt một hình vuông kích thước 10001000mm trên ván MDF dày 17mm phủ Melamine. Cài đặt tốc độ cắt nạp phôi từ 12 đến 15 mét/phút và tốc độ trục chính 20.000 vòng/phút.

1. Khởi động bơm hút chân không để kiểm tra độ kín khít của gioăng cao su bọt, đo áp suất hút chân không đạt ngưỡng âm từ -0.07 đến -0.08 MPa để giữ chặt phôi ván.
2. Cho máy chạy hạ dao cắt đứt biên dạng tấm ván theo đúng đường dao định sẵn trong phần mềm.
3. Dùng thước kẹp cơ khí hoặc thước dây chuẩn đo chéo 2 góc đối diện của hình vuông: độ chênh lệch giữa 2 đường chéo bắt buộc phải dưới 0.2mm.
4. Kiểm tra mép cắt: đường vát phải vuông góc 90, bề mặt cạnh ván phẳng mịn, không bị sứt mẻ lớp phủ Melamine và không xuất hiện gợn sóng bước răng.

Những sai sót kỹ thuật thường gặp khi thực hiện thủ tục mở xưởng mộc

Các sai sót kỹ thuật phổ biến gồm dùng dây điện nguồn tiết diện nhỏ gây tụt áp, không xả đáy bình tích áp làm nước đi vào củ đục spindle và đặt máy móc sai vị trí gây nghẽn luồng phôi. Những sai sót này làm giảm năng suất và tăng nguy cơ gãy dao cắt.

Lỗi cấp nguồn khí nén ẩm làm gỉ sét cơ cấu giữ dao spindle

Nhiều xưởng mới đi vào hoạt động thường tiếc tiền không lắp cụm sấy khí hoặc quên xả nước ngưng đọng dưới đáy bình nén khí mỗi ngày. Hơi nước tích tụ theo đường ống khí nén thổi trực tiếp vào khoang piston và cụm lò xo đĩa kẹp dao của trục chính spindle.

Độ ẩm cao làm các lá lò xo đĩa bị oxy hóa rỉ sét, dẫn đến suy giảm lực kẹp chuôi dao BT30 hoặc ISO30. Khi phay ván công nghiệp dày với tốc độ chạy dao nhanh, dao phay bị rung lắc vi mô làm vẹt đường cắt hoặc tuột cán dao ra ngoài gây vỡ mũi dao.

Ngoài ra, khí nén lẫn nước làm kẹt các van điện từ đảo chiều của hệ thống nâng hạ xi lanh cữ ván. Xi lanh nâng không hết hành trình khiến thợ tì tấm ván bị lệch cữ, cắt phôi ra bị méo hình bình hành mà không hay biết.

Đấu nối điện pha chập chờn làm biến tần báo lỗi liên tục

Tận dụng đường dây điện cũ có tiết diện lõi đồng nhỏ dưới 10mm2 hoặc dùng chung trạm biến áp với các xưởng cơ khí đột dập hàn xì lân cận là sai lầm kỹ thuật rất tai hại. Khi các xưởng xung quanh dập tải nặng, điện áp lưới cấp vào xưởng mộc sẽ bị sụt giảm tức thì.

Biến tần điều khiển spindle rất nhạy cảm với chất lượng nguồn điện. Khi điện áp tụt dưới ngưỡng 340V, biến tần sẽ nhảy mã lỗi bảo vệ thấp áp (LU – Low Voltage) và ngắt đầu ra làm củ đục spindle dừng quay giữa chừng trong khi cổng trục X, Y vẫn đang lao tới.

Hậu quả là mũi dao phay bị bẻ gãy gập tức thì, phôi ván bị cày rách nát và lực tì cơ học làm cong vênh thanh vitme trục Z. Chi phí thay thế củ đục spindle hoặc thay cụm vitme bạc đạn bi lên tới hàng chục triệu đồng, kèm theo đó là xưởng phải trễ hẹn giao hàng cho đối tác.

Nếu bạn đang trong quá trình chuẩn bị mặt bằng, muốn kiểm tra tải điện hoặc cần tư vấn các bước kỹ thuật setup dàn máy cắt nội thất công nghiệp, hãy liên hệ ngay với chúng tôi. Tham khảo ngay các dòng Máy cưa gỗ công nghiệp đạt chuẩn cơ khí vững chắc tại Nguyên Hưng CNC để khởi đầu thuận lợi và an tâm sản xuất!

CÔNG TY TNHH TM DV TỔNG HỢP NGUYÊN HƯNG

• Địa chỉ: 74 Đường Nguyễn Hữu Cảnh, Phường Thạnh Mỹ Tây, TP. Hồ Chí Minh
• Hotline kỹ thuật & Báo giá: 0962.577.778 – 0937.266.605 Mr. HƯNG
• Email: trananhthu2311@gmail.com
• Website: https://nguyenhungcnc.vn/

Câu hỏi thường gặp (FAQ) về thủ tục mở xưởng mộc và vận hành máy móc

1. Thủ tục đóng điện 3 pha cho xưởng mộc mất thời gian khoảng bao lâu?

Thời gian khảo sát và lắp đặt công tơ điện 3 pha từ cơ quan điện lực thường mất từ 5 đến 7 ngày làm việc sau khi xưởng hoàn thiện tủ phân phối và dây cáp nguồn đạt chuẩn. Trong thời gian này, chủ xưởng nên hoàn thiện trước phần bệ móng bê tông để máy về là có thể hạ đặt ngay.

2. Khi mới mở xưởng mộc có nên đổ bê tông móng máy riêng biệt không?

Nên đổ bệ móng bê tông riêng cho máy CNC trung tâm và máy cưa bàn trượt với rãnh cách ly xung quanh, giúp tiêu tán rung chấn lan truyền sang các máy dán cạnh và khu vực lắp ráp. Giải pháp này giúp đường dán chỉ nẹp của máy dán cạnh không bị răng cưa do rung động từ máy cắt truyền qua nền sàn.

3. Máy CNC mới cẩu về xưởng cần cân chỉnh những thông số cơ khí nào trước khi chạy?

Cần cân chỉnh độ thăng bằng song song giữa 2 ray trục Y bằng nivo quang học, kiểm tra khe hở ăn khớp thanh răng bánh răng và test hành trình về gốc tọa độ gốc máy (Home position). Sau đó, cần chạy rà trơn trục chính spindle ở các dải tốc độ từ thấp đến cao trong 30 phút để mỡ bôi trơn trong vòng bi gốm tản đều.

Thực hiện bài bản thủ tục mở xưởng mộc theo đúng các bước kỹ thuật từ chuẩn bị nền móng, cấp nguồn điện khí nén cho đến nghiệm thu bệ máy chính là chìa khóa để xưởng vận hành ổn định và đạt năng suất tối đa ngay từ ngày đầu. Chuẩn bị hạ tầng cơ khí vững chắc sẽ giúp doanh nghiệp tiết kiệm chi phí bảo trì và giữ trọn độ chính xác trên từng đường cắt ván. Hãy liên hệ ngay với Nguyên Hưng CNC để nhận tư vấn kỹ thuật mặt bằng và giải pháp dây chuyền máy nội thất tối ưu nhất hôm nay!
