Tính Công Suất Điện Máy Khoan: Cách Tính Phụ Tải Và Cấp Điện 3 Pha Xưởng Gỗ

Nhiều chủ xưởng khi đầu tư máy chế biến gỗ thường chỉ chú ý đến khả năng gia công mà bỏ quên khâu tính toán nguồn điện, dẫn đến tình trạng sụt áp đường dây và nhảy aptomat liên tục khi máy khởi động; do đó việc nắm rõ cách tính công suất điện máy khoan sẽ giúp xưởng mộc chủ động chọn cỡ dây dẫn, cân đối nguồn cấp và vận hành máy móc êm ái; hãy cùng các kỹ thuật viên cơ điện tại Nguyên Hưng CNC tìm hiểu cách tính phụ tải đơn giản và kinh nghiệm hạ trạm điện ngay sau đây!

Tính công suất điện máy khoan và nguyên lý bóc tách tải tiêu thụ thực tế

Tính công suất điện máy khoan dựa trên nguyên tắc cộng dồn công suất tiêu thụ của các cụm motor chính gồm trục khoan đứng, trục khoan ngang và hệ thống motor tịnh tiến để lựa chọn đúng thiết bị đóng ngắt bảo vệ.

Nhiều xưởng mộc khi đưa máy khoan về vận hành thường gặp hiện tượng nhảy aptomat nguồn ngay khi vừa bật máy.

Nguyên nhân cốt lõi là do người lắp đặt chỉ nhìn vào con số công suất của một đầu trục chính mà không tính đến dòng khởi động tổng thể của toàn bộ hệ thống cơ điện.

Khi nhiều motor không đồng bộ cùng lúc khởi động, dòng điện tức thời sẽ tăng vọt lên rất cao, khiến các thiết bị bảo vệ ngắt mạch ngay lập tức.

Hiểu đúng bản chất tiêu thụ điện năng giúp xưởng chủ động bố trí đường dây an toàn và tránh gây gián đoạn tiến độ đơn hàng.

Phân biệt công suất ghi trên nhãn máy và điện năng tiêu thụ thực tế

Công suất danh định trên tem máy thể hiện mức tiêu thụ năng lượng khi tất cả các cụm đầu khoan cùng lúc ăn sâu vào gỗ.

• Công suất cơ học danh định : Đây là giá trị công suất tối đa ghi trên nhãn kim loại của motor trục chính, thường được ký hiệu bằng đơn vị kW hoặc mã lực HP.
• Tải thực tế khi gia công : Khi máy ở trạng thái chờ nạp phôi hoặc mắt laser đang quét định vị, điện năng tiêu hao thực tế chỉ bằng một phần nhỏ so với lúc mũi khoan tiếp xúc phôi.
• Ảnh hưởng của hệ số công suất : Trong mạng điện 3 pha công nghiệp, hệ số công suất phản ánh mức độ chuyển hóa điện năng thành cơ năng hữu ích của cuộn dây động cơ.
• Mẹo ước lượng dòng điện nhanh : Thợ máy có thể nhẩm nhanh dòng điện định mức bằng cách lấy số kW tổng ghi trên tem máy nhân với hệ số thực tế khoảng 1.8 đến 2 lần để ra số Ampe gần đúng.

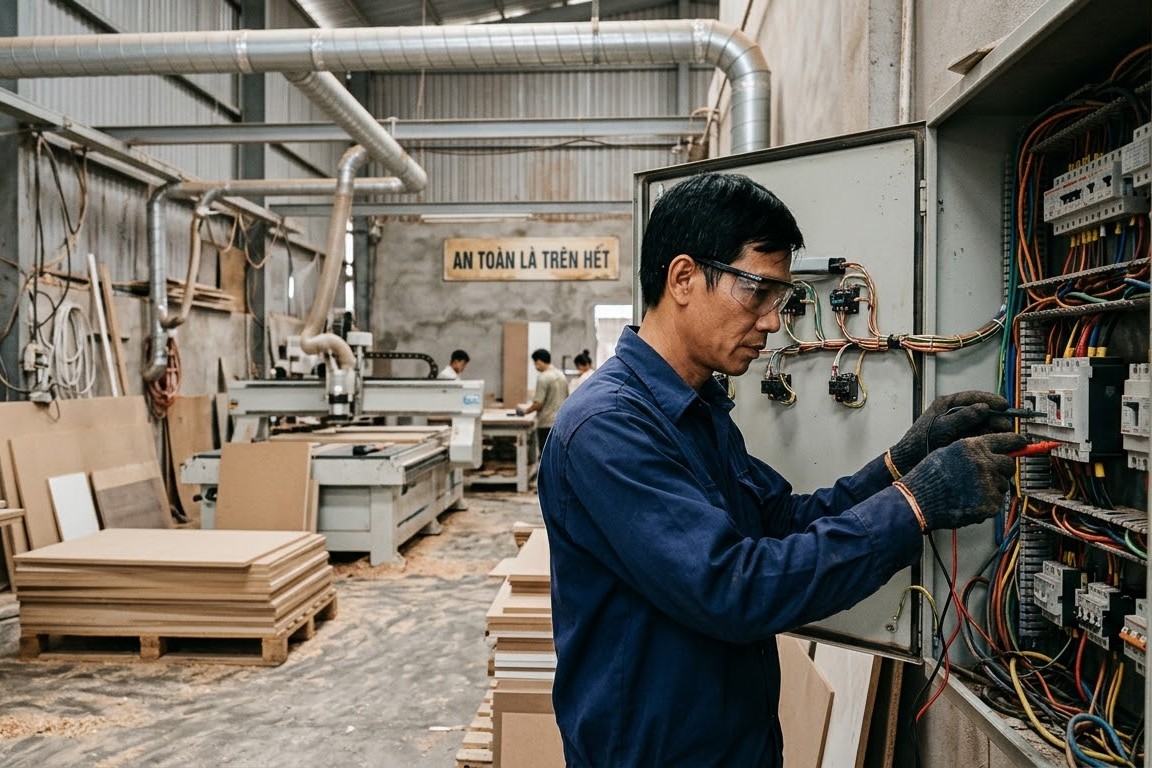

Mẹo chọn cỡ dây dẫn điện và aptomat nguồn an toàn

Lựa chọn tiết diện dây đồng và thiết bị đóng cắt bảo vệ chuẩn kỹ thuật giúp hạn chế rủi ro chập cháy bo mạch điều khiển.

• Quy tắc chọn aptomat nhánh : Aptomat cấp nguồn riêng cho máy khoan nên chọn dòng định mức cao hơn dòng làm việc thực tế của máy khoảng 1.25 đến 1.5 lần để tránh bị nhảy át do dòng khởi động.
• Chọn tiết diện dây cáp đồng : Với máy khoan ngang công suất từ 3.5kW đến 5.5kW, thợ nên đi dây cáp đồng nhiều sợi bọc cách điện có tiết diện từ 4.0 mm2 đến 6.0 mm2.
• Tính toán độ dài đường cáp : Nếu vị trí đặt máy khoan nằm cách tủ điện tổng trên 30 mét, bắt buộc phải tăng tiết diện dây lên một cấp để bù lại lượng điện áp hao hụt dọc đường truyền.
• Kiểm tra nhiệt độ dây dẫn : Sau vài giờ máy hoạt động liên tục trong ca làm việc, thợ cần chạm tay kiểm tra vỏ cáp; nếu dây có hiện tượng ấm nóng thì phải thay thế dây cỡ lớn hơn ngay.

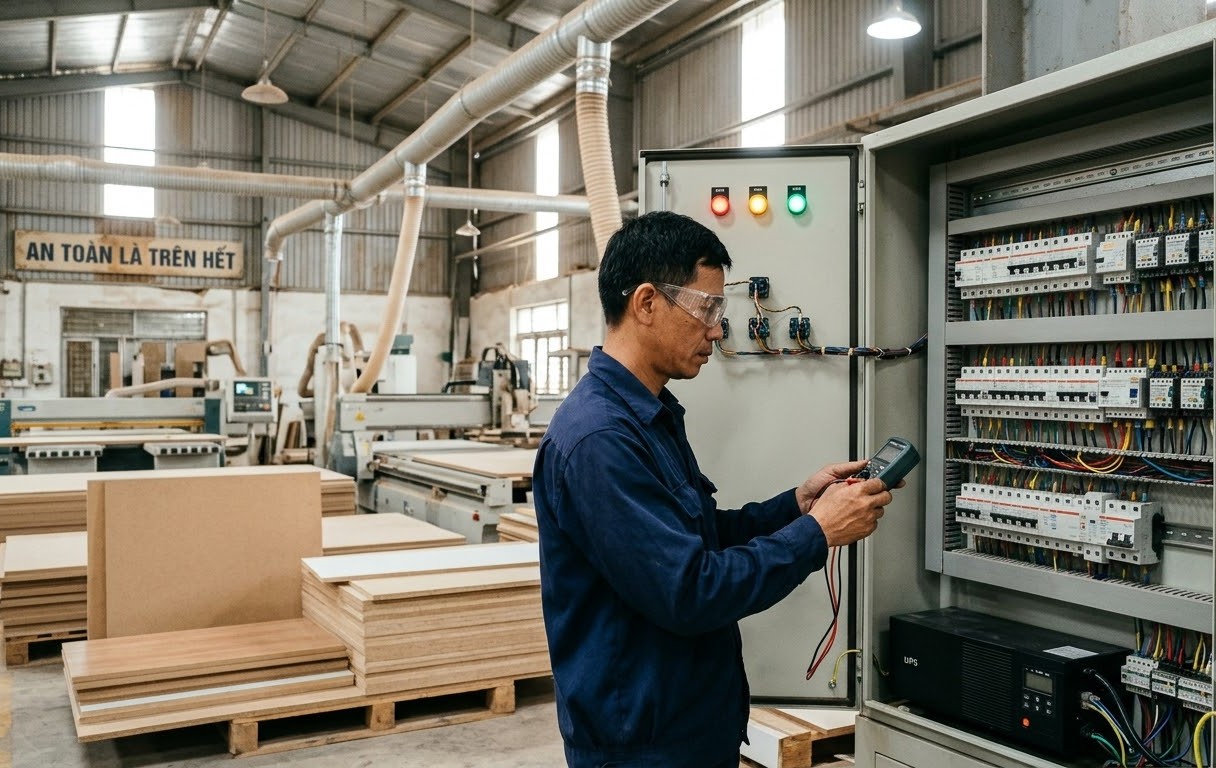

Cân đối công suất điện xưởng gỗ công nghiệp khi tích hợp nhiều máy móc

Hoạch định công suất điện xưởng gỗ công nghiệp cần tính toán dựa trên mức độ chạy đồng thời của các nhóm máy cắt CNC, máy dán cạnh, máy khoan và dàn máy hút bụi để tránh quá tải lưới điện của xưởng.

Một sai lầm rất phổ biến tại các cơ sở nội thất là cộng dồn cơ học công suất của toàn bộ máy móc trong xưởng để mua dây nguồn hoặc xin cấp trạm.

Cách làm này vừa gây lãng phí ngân sách đầu tư ban đầu cho dây cáp cỡ lớn, vừa không phản ánh đúng nhịp độ làm việc thực tế tại xưởng.

Trong một quy trình sản xuất ván công nghiệp, các dòng máy luôn vận hành luân phiên theo từng công đoạn kế tiếp nhau.

Việc áp dụng hệ số sử dụng đồng thời giúp chủ xưởng đưa ra phương án phân bổ tải điện hợp lý và tiết kiệm chi phí tối đa.

Phân bổ phụ tải các nhóm máy móc chính trong xưởng mộc

Mỗi công đoạn gia công trong xưởng gỗ sở hữu đặc tính tiêu thụ điện năng hoàn toàn khác biệt.

• Nhóm máy cắt phôi CNC : Máy CNC Nesting là dòng máy ăn tải lớn nhất xưởng do sử dụng kết hợp củ đục spindle công suất cao cùng cụm động cơ bơm hút chân không giữ phôi.
• Nhóm máy dán cạnh tự động : Máy dán cạnh vừa tiêu tốn điện cho hệ thống motor kéo phôi, cắt chỉ, vừa cần nguồn nhiệt lớn duy trì liên tục để nung chảy nồi keo dán.
• Nhóm máy khoan liên kết : Dòng máy khoan ngang laser hoặc máy khoan giàn nhiều trục có công suất ở mức trung bình nhưng đòi hỏi điện áp phải giữ mức ổn định cao.
• Nhóm máy phụ trợ vận hành liên tục : Máy nén khí cung cấp áp lực hơi cho xy lanh kẹp và quạt hút bụi ly tâm thu gom mùn cưa thường hoạt động suốt thời gian làm việc.

Mẹo tránh quá tải và dự phòng nâng cấp máy móc

Thiết kế tủ điện phân phối thông minh tạo điều kiện thuận lợi cho việc mở rộng quy mô xưởng sau này.

• Áp dụng hệ số đồng thời : Tỷ lệ hoạt động cùng lúc của các máy trong một xưởng mộc thường chỉ rơi vào khoảng 65% đến 75% tổng công suất lắp đặt danh định.
• Dự phòng mở rộng nguồn cấp : Tủ điện phân phối tổng luôn cần để trống không gian và dự trù thêm khoảng 20% công suất nguồn cho các thiết bị phụ trợ lắp thêm trong tương lai.
• Tách riêng đường dây điều khiển : Nguồn điện cấp cho máy tính điều khiển và màn hình cảm ứng nên đi qua bộ lưu điện hoặc ổn áp để phòng ngừa xung điện đột ngột làm mất dữ liệu.
• Lắp đặt đèn báo pha trên tủ tổng : Hệ thống đèn báo giúp thợ phát hiện kịp thời tình trạng mất pha nguồn điện lưới trước khi bấm nút khởi động dàn máy cơ khí.

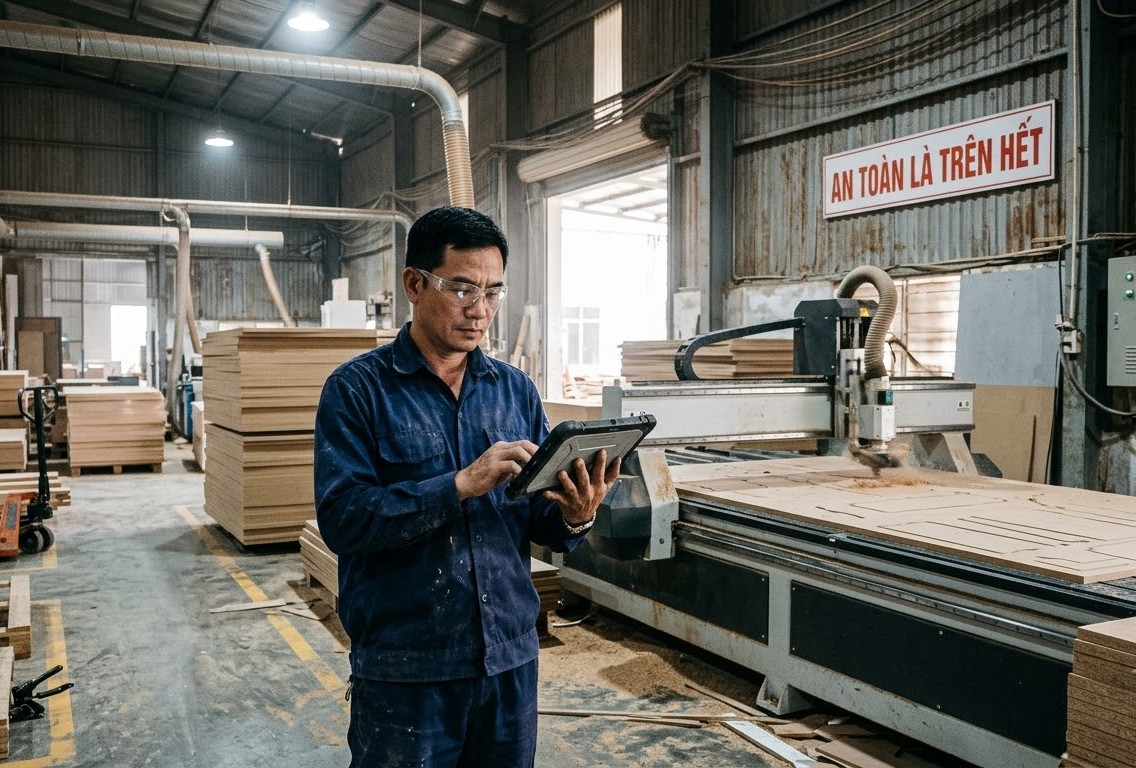

Tối ưu giá điện 3 pha sản xuất và giải pháp vận hành tiết kiệm chi phí

Áp dụng biểu giá điện 3 pha sản xuất theo 3 khung giờ giúp xưởng mộc chủ động dịch chuyển các công đoạn cắt phôi tải nặng vào khung giờ thấp điểm để tiết kiệm tối đa tiền điện mỗi tháng.

Tiền điện luôn là một trong những khoản chi phí cố định nặng nề nhất đối với các cơ sở sản xuất nội thất gỗ công nghiệp.

Biểu giá điện 3 pha dành cho khối sản xuất được chia thành ba mức giờ gồm giờ bình thường, giờ cao điểm và giờ thấp điểm với độ chênh lệch giá rất lớn.

Nếu không nắm rõ quy luật này mà để các dòng máy công suất lớn chạy liên tục vào các khung giờ điện đắt, hóa đơn tiền điện hàng tháng sẽ tăng vọt ngoài dự tính.

Tổ chức quy trình gia công khoa học là chiếc chìa khóa giúp hạ giá thành sản phẩm và nâng cao năng lực cạnh tranh cho xưởng.

Phân bổ ca kíp vận hành theo khung giờ biểu phí

Sắp xếp kế hoạch sản xuất linh hoạt theo khung giờ biểu phí mang lại sự chủ động lớn trong quản lý chi phí xưởng.

• Khung giờ thấp điểm : Rơi vào khung giờ đêm và sáng sớm, đây là khoảng thời gian thuận lợi để xưởng lên lịch chạy máy với công suất tập trung.
• Ưu tiên chạy phôi ván thô : Các công đoạn cắt ván hàng loạt bằng máy CNC Nesting hoặc phay mộng tải nặng nên được bố trí vào khung giờ thấp điểm để phân bổ tải điện hợp lý.
• Khung giờ cao điểm : Xuất hiện vào các buổi trưa và đầu giờ tối, khi mạng lưới điện chung chịu tải lớn và áp dụng mức tính lũy tiến cao nhất.
• Chuyển đổi công việc thông minh : Trong khung giờ cao điểm, xưởng nên ngắt các cụm máy gia công cơ khí nặng để chuyển thợ sang công đoạn lắp ráp phụ kiện, dán nhãn hoặc đóng gói thùng hàng.

Những thói quen vận hành giúp giảm hao phí tiền điện

Bảo dưỡng cơ điện chu đáo kết hợp thói quen làm việc cẩn thận giúp ngăn ngừa tình trạng rò rỉ và lãng phí điện năng.

• Tắt máy khi nghỉ giải lao : Tập thói quen ngắt hoàn toàn công tắc cụm quạt hút bụi và máy nén khí khi công nhân nghỉ giữa ca, tránh để máy chạy không tải sinh nhiệt.
• Vệ sinh túi lọc bụi định kỳ : Bụi cưa đóng dày trong đường ống và túi vải sẽ làm tăng trở lực gió, buộc motor quạt hút phải gồng tải nặng và tiêu hao thêm nhiều điện năng.
• Bôi trơn hệ thống cơ khí : Thường xuyên tra mỡ chuyên dụng vào ray trượt và trục vít me để khử ma sát, giúp các motor servo di chuyển nhẹ nhàng và ít tốn điện.
• Lắp đặt tủ tụ bù công suất : Tủ tụ bù giúp nâng cao hệ số cosφ của xưởng, ngăn ngừa tình trạng bị cơ quan điện lực áp mức phạt tiền mua công suất phản kháng hàng tháng.

Nếu xưởng của bạn đang gặp tình trạng điện yếu, máy khoan hay báo lỗi biến tần hoặc cần tư vấn cấu hình máy tiết kiệm điện năng cho dây chuyền mới, hãy liên hệ ngay với chúng tôi.

>>>> Xem ngay các dòng máy khoan đa năng chất lượng cao tại kho máy Nguyên Hưng CNC để được hỗ trợ đo kiểm công suất hoàn toàn miễn phí

Hướng dẫn thủ tục xin cấp điện 3 pha cho xưởng sản xuất nội thất

Quy trình thực hiện thủ tục xin cấp điện 3 pha đòi hỏi chủ xưởng phải chuẩn bị đầy đủ giấy tờ pháp lý của mặt bằng và danh sách máy móc thực tế để cơ quan điện lực khảo sát khả năng cấp nguồn.

Nhiều xưởng mộc khi mới thuê mặt bằng thường gặp trở ngại ở khâu hoàn thiện hồ sơ điện lực do thiếu giấy tờ chứng minh quyền sử dụng đất hoặc kê khai công suất sai lệch.

Nếu hồ sơ không chuẩn xác, thời gian chờ đợi thẩm định và kéo đường dây có thể kéo dài hàng tháng, làm đình trệ toàn bộ kế hoạch lắp đặt máy móc và bàn giao xưởng.

Nắm chắc các bước làm việc với đơn vị điện lực địa phương sẽ giúp quá trình đóng điện diễn ra nhanh chóng và đúng tiến độ.

Đội ngũ kỹ thuật viên của Nguyên Hưng CNC luôn sẵn sàng hướng dẫn khách hàng cách lập bảng danh mục thiết bị chuẩn để nộp hồ sơ xin cấp điện 3 pha thuận lợi.

Quy trình khảo sát lưới điện và kéo nguồn vào xưởng

Các bước phối hợp thực địa cùng đơn vị điện lực để hoàn tất thủ tục cấp điện công nghiệp.

1. Nộp hồ sơ đề nghị cấp điện thông qua cổng dịch vụ công trực tuyến của EVN hoặc nộp trực tiếp tại quầy giao dịch điện lực phụ trách địa bàn.
2. Tiếp đón cán bộ kỹ thuật của điện lực đến khảo sát hiện trường, kiểm tra khoảng cách từ trạm biến áp gần nhất đến xưởng và thẩm định khả năng chịu tải của lưới điện.
3. Ký kết biên bản thỏa thuận đấu nối nguồn điện và nhận phương án cấp điện chính thức từ cơ quan điện lực.
4. Chủ xưởng thi công vị trí dựng cột đỡ cáp, lắp đặt sẵn vỏ tủ điện tổng đạt chuẩn an toàn cơ điện và đóng cọc tiếp địa chống rò điện.
5. Cơ quan điện lực tiến hành kéo dây nguồn, lắp đặt công tơ đo đếm điện năng 3 giá và thực hiện đóng điện thử nghiệm để xưởng bắt đầu vận hành.

CÔNG TY TNHH TM DV TỔNG HỢP NGUYÊN HƯNG

• Địa chỉ: 74 Đường Nguyễn Hữu Cảnh, Phường Thạnh Mỹ Tây, TP. Hồ Chí Minh
• Hotline kỹ thuật & Báo giá: 0962.577.778 – 0937.266.605 Mr. HƯNG
• Email: trananhthu2311@gmail.com
• Website: https://nguyenhungcnc.vn/

Câu hỏi thường gặp (FAQ) về tính công suất điện Máy Khoan

1. Máy khoan gỗ công nghiệp dùng điện 1 pha 220V có chạy ổn định được không?

Các dòng máy khoan cầm tay nhỏ dùng trong gia đình có thể chạy tốt trên nguồn điện 1 pha; tuy nhiên với dòng máy khoan gỗ công nghiệp tích hợp nhiều motor trục chính tốc độ cao và hệ thống xy lanh kẹp khí nén, nguồn điện 1 pha thường không đáp ứng đủ công suất khởi động, rất dễ gây hiện tượng sụt áp làm nóng motor và làm chập chờn bo mạch điều khiển khi chạy tải nặng.

2. Dòng điện khởi động của máy khoan có làm ảnh hưởng đến máy cắt CNC không?

Nếu đấu nối chung trên một đường cáp nhánh quá nhỏ, dòng khởi động lớn của máy khoan có thể kéo tụt áp tức thời, khiến biến tần của máy cắt CNC Nesting báo lỗi quá dòng và dừng máy đột ngột; vì vậy kinh nghiệm thực tế tại xưởng là mỗi dòng máy công suất lớn đều cần có đường cáp đồng riêng đi thẳng từ tủ điện tổng.

3. Chi phí kéo điện 3 pha vào xưởng mộc hết khoảng bao nhiêu tiền?

Chi phí thực tế phụ thuộc chủ yếu vào khoảng cách từ cột hạ thế của ngành điện vào đến xưởng và tiết diện của cuộn cáp đồng; thông thường các khoản phí mua dây cáp dẫn nguồn, vật tư tủ điện nhánh và thiết bị aptomat đóng cắt bảo vệ dao động từ vài triệu đến vài chục triệu đồng tùy theo quy mô công suất của xưởng mộc.
