Máy Khoan Ngang Laser: Giải Pháp Định Vị Lỗ Cam Chuẩn Xác Cho Xưởng Gỗ

Gia công liên kết tủ gỗ công nghiệp bằng cữ tay thủ công thường xuyên khiến các xưởng đối mặt tình trạng lệch tâm mộng và vặn vẹo thùng tủ khi lắp dựng, do đó dòng máy khoan ngang laser ra đời như một giải pháp số hóa chuẩn xác giúp thợ quét định vị mép phôi và thực hiện khoan mồi cam chốt trong tích tắc; hãy cùng các kỹ thuật viên cơ điện tại Nguyên Hưng CNC khám phá nguyên lý vận hành quang học cùng cấu tạo cơ khí bền bỉ của hệ thống này ngay sau đây

Máy Khoan Ngang Laser là gì và nguyên lý định vị quang học tại xưởng mộc

Máy khoan ngang laser là thiết bị chế biến gỗ chuyên dụng tích hợp cụm cảm biến quang học bước sóng ngắn, tự động nhận diện mép phôi hoặc định vị lỗ khoan đứng đã phay sẵn trên mặt ván để khoan lỗ cam chốt ngang mép mà không cần thợ phải căn chỉnh cữ tay cơ khí thủ công.

Tại các xưởng sản xuất nội thất, khâu tạo liên kết cam chốt luôn dễ phát sinh sai số nhất nếu thợ lấy cữ thủ công bằng thước kẹp hoặc cữ chặn cơ học.

Chỉ cần đẩy phôi chưa sát cữ hoặc ván co ngót nhẹ, các lỗ khoan liên kết giữa mặt đứng và cạnh ngang sẽ bị lệch tâm.

Khi lắp ráp thùng tủ tại công trình, mộng cam bị vênh sẽ kéo vặn toàn bộ khung tủ, làm mất thẩm mỹ và tốn nhiều công sức chỉnh sửa.

Sự xuất hiện của máy khoan ngang laser đã giải quyết vấn đề này nhờ công nghệ cảm biến quang học phản hồi dữ liệu tức thì.

Bản chất công nghệ định vị quang học trên mặt ván

Công nghệ định vị quang học ứng dụng chùm tia laser bước sóng ngắn hoặc cảm biến quang học phản xạ khuếch tán để rà soát sự thay đổi bề mặt phôi trong quá trình di chuyển.

• Nhận diện lỗ khoan đứng : Khi đầu quét lướt qua phôi, chùm tia laser chiếu xuống mặt ván; khi gặp lỗ cam đứng từ máy CNC Nesting, cảm biến ghi nhận độ sâu thay đổi và phát xung lệnh về bộ điều khiển
• Xác định biên dạng mép ván : Mắt đọc quang học của máy khoan ngang laser tự động nhận diện điểm đầu và điểm cuối của cạnh phôi, giúp mốc gốc phôi luôn chuẩn xác mà không phụ thuộc dung sai cắt thô
• Bộ lọc ánh sáng môi trường : Cụm cảm biến trên máy khoan ngang laser tích hợp thấu kính lọc quang phổ hẹp, giúp mắt đọc không bị nhiễu tín hiệu dưới ánh đèn cao áp hoặc ánh sáng tự nhiên trong xưởng

Nguyên lý Máy Khoan Ngang Cnc điều khiển trục phụ trợ

Hệ thống điều khiển số của máy xử lý các tín hiệu phản hồi từ cảm biến với tần số quét cực cao, điều phối chuyển động của các trục servo theo chu trình khép kín.

• Khóa tọa độ tức thì : Ngay khi cảm biến bắt được tâm lỗ đứng, bộ điều khiển phát lệnh phanh hãm động cơ servo trục Y để khóa cứng vị trí đầu khoan đối diện mép ván.
• Kích hoạt chu trình khoan ngang : Cụm trục chính mang mũi khoan lao vào mép ván theo phương ngang với tốc độ tiến dao được cài đặt tối ưu theo từng loại cốt ván.
• Tự động bù trừ sai số cơ học : Máy liên tục đo đạc khoảng cách thực tế giữa các tâm lỗ; nếu ván co giãn do độ ẩm, máy sẽ tự bù bước tiến khoan tương ứng để giữ độ đồng tâm khi ghép mộng.

Cơ chế quét rà mép cạnh và nhận diện độ sâu lỗ đứng

Cơ chế quét rà tự động giúp thợ vận hành bỏ qua các bước đo đạc thủ công rườm rà, tạo luồng làm việc liền mạch ngay trên bàn gá.

• Định vị điểm mốc tự động : Đầu quét lướt qua mép ván với vận tốc đều, tự động lấy tọa độ gốc số 0 mà không cần thợ phải căn chỉnh cữ chặn cơ học.
• Phân biệt độ sâu lòng lỗ : Cảm biến quang học nhận diện chính xác độ sâu đáy lỗ cam 12mm đến 14mm, tránh báo tín hiệu nhầm khi gặp vết xước hay vân gỗ tự nhiên.
• Độ nhạy đáp ứng mili-giây : Thời gian phản hồi tín hiệu từ mắt đọc về bo mạch chỉ tính bằng mili-giây, giúp trục khoan dừng chuẩn xác mà không bị trượt quán tính.

Cấu tạo cơ khí chi tiết và các phân dòng Máy Khoan Ngang Laser hiện đại

Máy Khoan Ngang Laser hiện đại được chế tạo với kết cấu khung thân thép hộp hàn nguyên khối đã qua ủ nhiệt khử ứng suất dư, ray trượt bi vuông cỡ lớn kết hợp thanh răng nghiêng mài tinh, tạo nên nền tảng vững chắc giúp máy vận hành êm ái và đạt độ bền bỉ cơ học qua nhiều năm sản xuất.

Độ cứng vững cơ khí của khung bệ quyết định trực tiếp đến chất lượng lỗ khoan và tuổi thọ linh kiện của máy.

Nếu bệ máy quá nhẹ hoặc kết cấu thép mỏng, phản lực khi mũi khoan ăn sâu vào thớ gỗ sẽ gây ra các dao động uốn rung lắc làm lỗ khoan mép ván bị loe miệng hình elip, lỏng chân ốc cam và làm rơ lắc bạc đạn trục chính.

Nguyên Hưng CNC luôn kiểm định nghiêm ngặt độ phẳng bàn làm việc và độ thẳng của ray trượt bằng đồng hồ so trước khi bàn giao máy cho khách hàng.

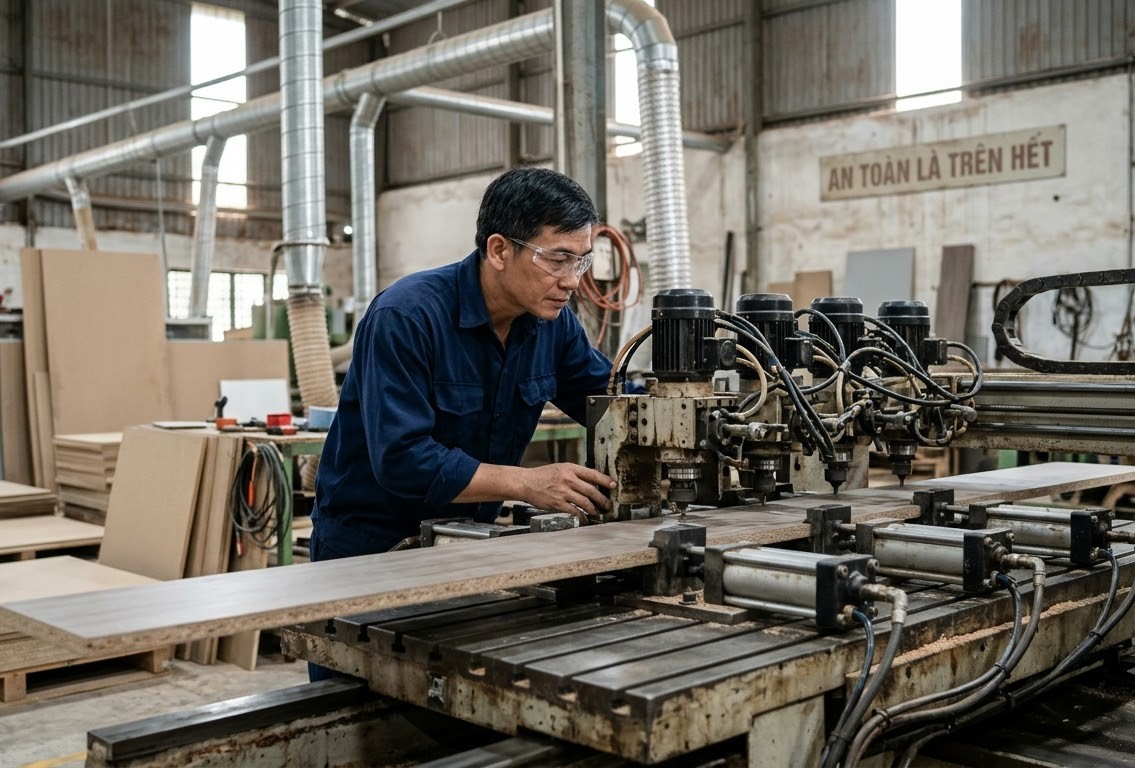

Kết cấu khung bệ và hệ thống kẹp phôi khí nén

Khung bệ của máy khoan ngang laser vững chãi là điểm tựa chịu tải vững vàng cho toàn bộ chuyển động tịnh tiến của các trục cơ khí.

• Thân bệ thép hộp dày : Khung máy hàn gia cường bằng các thanh giằng chịu lực, trải qua quá trình ram ủ nhiệt để khử vặn xoắn cơ tính, giữ thân máy không bị cong võng.
• Mặt bàn làm việc chống xước : Bàn gá phôi lót tấm nhựa Bakelite cách điện và chống mòn, bảo vệ bề mặt Melamine hoặc Laminate không trầy xước khi đẩy kéo phôi.
• Hệ thống xy lanh kẹp đa điểm : Trên máy khoan ngang laser cụm xy lanh khí nén ép thẳng đứng từ trên xuống với lực tì dứt khoát, giữ chặt tấm ván cố định khi mũi khoan tiếp xúc mép.

Hệ thống dẫn hướng tải nặng và cụm trục khoan chuyên dụng

Cơ cấu truyền động chuẩn xác giúp dòng máy khoan ngang laser này duy trì hành trình di chuyển mượt mà ở tốc độ cao.

• Ray trượt vuông và thanh răng nghiêng : Sử dụng ray trượt bi vuông tải nặng kết hợp thanh răng nghiêng tôi cứng, khử độ rơ bước răng và dẫn hướng êm ái.
• Động cơ trục chính tốc độ cao : Spindle khoan ngang đạt tốc độ quay từ 4.000 đến 6.000 vòng/phút, cung cấp lực cắt khỏe giúp phoi thoát nhanh và thành lỗ nhẵn bóng.
• Đầu kẹp mũi khoan rút nhanh : Thao tác tháo lắp linh hoạt, cho phép kỹ thuật viên dễ dàng thay thế mũi khoan cam 15mm hoặc mũi chốt 8mm rất nhanh chóng.

Phân dòng máy khoan ngang 4 đầu công suất lớn

Máy khoan ngang 4 đầu là giải pháp đòn bẩy năng suất cho các xưởng nội thất có sản lượng đơn hàng lớn.

• Bố trí 4 cụm trục độc lập : Máy tích hợp 4 cụm gia công chuyên biệt, cho phép khoan lỗ cam đôi, khoan chốt gỗ định vị và phay rãnh hậu chỉ trong một lần kẹp phôi.
• Không tốn thời gian đổi cữ : Mũi khoan và lưỡi cưa phay rãnh luôn ở trạng thái sẵn sàng, thợ đứng máy không cần dừng chu trình để thay mũi dao thủ công.
• Tối ưu nhịp độ dây chuyền : Rút ngắn thời gian gia công mỗi tấm ván xuống chỉ còn một nửa so với dòng máy đơn trục, giải tỏa nút thắt ở khâu liên kết.

Lợi ích vượt trội khi khoan khóa cam gỗ công nghiệp bằng công nghệ laser

Khoan khóa cam gỗ công nghiệp bằng máy định vị laser giúp nâng cao chất lượng liên kết cơ khí của thùng tủ, loại trừ tình trạng mộng cam bị lệch tâm và đẩy nhanh tiến độ gia công lên gấp nhiều lần so với các phương pháp lấy dấu thủ công.

Khi dùng cữ cơ khí truyền thống, độ chính xác phụ thuộc hoàn toàn vào cảm giác tay và sự tập trung của người thợ.

Sau nhiều giờ làm việc mệt mỏi, thao tác tì phôi lệch đi nửa milimet cũng đủ khiến ốc cam bị trượt ren hoặc làm đội nứt mép ván phủ bóng đắt tiền.

Ứng dụng công nghệ laser trên máy khoan ngang giúp đưa sai số ghép mộng về mức cực nhỏ.

Độ đồng tâm lỗ mộng liên kết và loại trừ sai số ghép nối

Sự ăn khớp chuẩn mực giữa các lỗ mộng tạo nên kết cấu thùng tủ vững chắc và bền đẹp.

• Tâm lỗ đồng trục chuẩn xác : Tâm lỗ khoan cam mặt đứng và lỗ chốt gỗ mép ngang luôn thẳng hàng quy chiếu, giúp chân ốc cam ăn khớp ngàm khóa nhẹ nhàng.
• Bảo vệ mép ván không nứt vỡ : Thợ ráp không cần dùng búa cao su ép mộng quá sức, bảo vệ góc cạnh ván không bị sứt mẻ chỉ nẹp PVC hay bong tróc mặt Melamine.

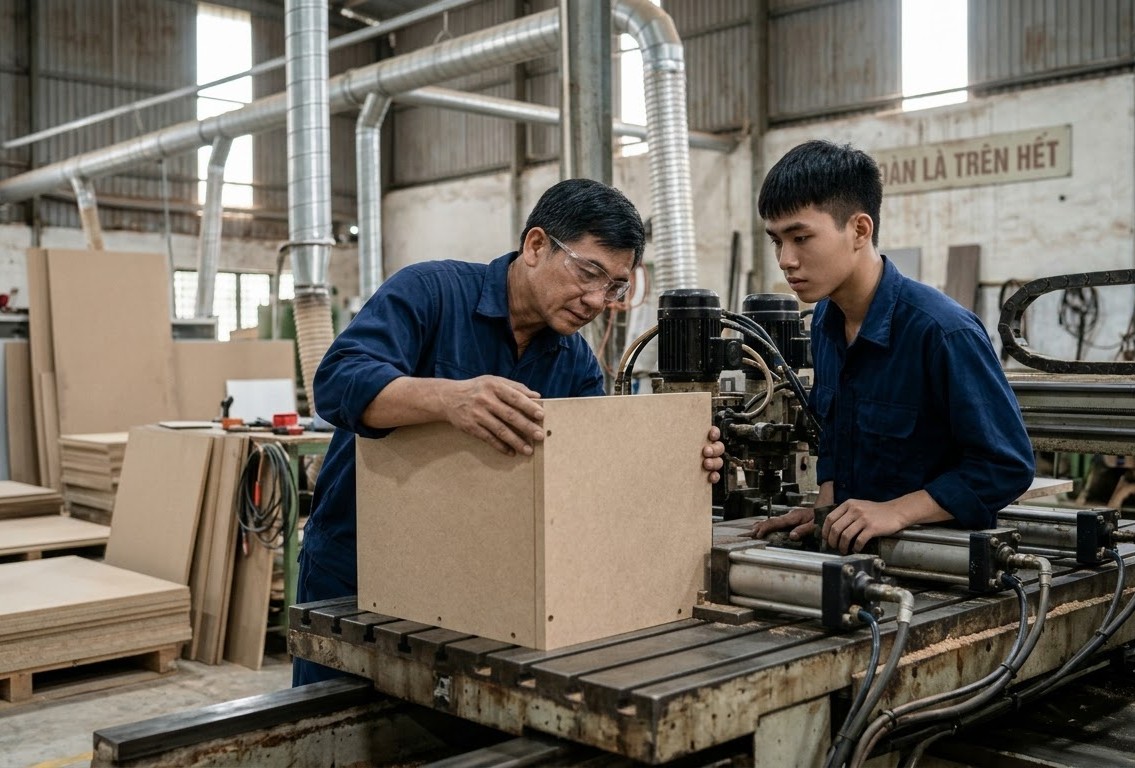

• Thùng tủ vuông góc chuẩn chỉ : Khi các vách ngăn ăn khớp chuẩn xác, khung tủ tự động vuông góc, giúp việc gắn ray ngăn kéo và cánh cửa nhẹ nhàng, khít mép.

Rút ngắn chu kỳ gia công và giải phóng tay nghề thợ mộc

Quy trình tự động hóa thao tác khoan ngang mang lại hiệu quả kinh tế rõ rệt cho các xưởng sản xuất nội thất.

• Thao tác đơn giản và nhanh gọn : Thợ máy chỉ cần đặt ván tì vào cữ gốc, đạp bàn đạp chân kẹp phôi; máy tự quét cảm biến và hoàn tất các mũi khoan trong 10 đến 15 giây.
• Không đòi hỏi thợ tay nghề cao : Lao động phổ thông mới vào nghề cũng có thể vận hành máy thuần thục sau một buổi hướng dẫn kỹ thuật, giải tỏa áp lực thiếu thợ.
• Gia tăng năng suất tổng thể : Tốc độ ra hàng nhanh ở khâu khoan mộng giúp giải phóng mặt bằng xưởng, tạo đà cho khâu lắp ráp và đóng gói bao bì hoàn thành đúng tiến độ.

Nếu xưởng của bạn đang gặp tình trạng thợ cưa và thợ lắp ráp mất quá nhiều thời gian để chỉnh sửa các lỗ cam chốt bị lệch khiến thùng tủ bị vặn vẹo, hãy liên hệ ngay với chúng tôi.

Xem ngay các dòng máy khoan đa năng thế hệ mới tại kho máy Nguyên Hưng CNC để trực tiếp trải nghiệm độ chuẩn xác của mắt quét laser quang học!

Hướng dẫn kỹ thuật căn chỉnh và bảo dưỡng mắt đọc Laser Máy Khoan Ngang

Bảo dưỡng định kỳ mắt đọc laser và hệ thống cấp khí nén là quy trình kỹ thuật bắt buộc giúp máy duy trì độ nhạy cảm biến quang học, phòng ngừa nguy cơ nhận diện sai vị trí lỗ khoan hoặc làm gián đoạn chu trình vận hành của máy.

Bụi gỗ phát sinh trong xưởng là tác nhân chính gây cản trở các thiết bị cảm biến quang điện tử.

Mạt cưa mịn bám dày trên lăng kính mắt đọc sẽ làm tán xạ chùm tia laser, khiến cảm biến không thu nhận đủ cường độ ánh sáng phản hồi.

Khi đó, máy sẽ xuất hiện hiện tượng quét bỏ sót lỗ khoan đứng, khoan sai tọa độ hoặc ngừng phát lệnh tiến dao trục Y.

Thực hiện đúng các bước chăm sóc thiết bị định kỳ theo hướng dẫn sau đây sẽ giữ cho máy luôn chạy ổn định và kéo dài tuổi thọ cụm cơ điện.

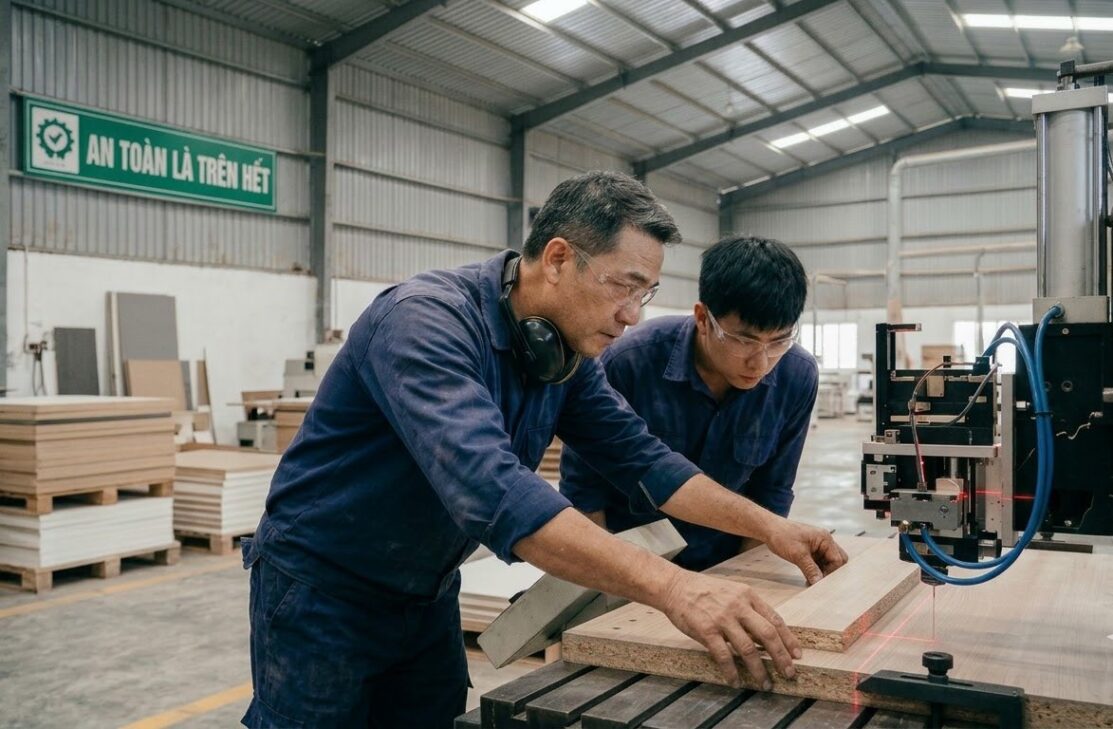

Định vị Laser Máy Khoan Ngang và căn chỉnh độ nhạy quang học

Quy trình kiểm tra và hiệu chuẩn cảm biến cần được thực hiện cẩn thận theo từng bước kỹ thuật.

1. Ngắt nguồn điện điều khiển trước khi thao tác vệ sinh để tránh các rủi ro chập điện bo mạch hoặc vô tình kích hoạt trục máy di chuyển.
2. Dùng chổi lông mềm quét nhẹ bụi mạt cưa bám quanh thân cảm biến, sau đó dùng khăn vải cotton mềm thấm cồn y tế lau nhẹ nhàng bề mặt lăng kính quang học.
3. Bật nguồn máy, đặt tấm ván mẫu lên bàn và kiểm tra độ vuông góc của chùm tia laser so với mặt bàn làm việc; siết chặt lại các vít hãm chân giá đỡ nếu cảm biến lỏng lẻo.
4. Điều chỉnh biến trở xoay hoặc nút cài đặt độ nhạy quang học trên bộ khuếch đại tín hiệu để cảm biến nhận diện rõ ràng sự khác biệt giữa mặt phẳng ván và đáy lỗ khoan đứng.

Duy trì độ ổn định nguồn khí nén và bôi trơn cụm cơ khí

Bảo dưỡng hệ thống truyền động và khí nén giúp máy khoan ngang laser hoạt động êm ái và không bị kẹt cơ cấu chấp hành.

• Lọc sạch hơi ẩm khí nén : Duy trì áp lực khí nén từ 0.6 đến 0.8 MPa khí khô; thường xuyên xả đáy cốc lọc tách nước để ngăn hơi ẩm thâm nhập làm rỉ sét lòng xy lanh.
• Tra dầu mỡ dẫn hướng định kỳ : Bơm mỡ bôi trơn chuyên dụng gốc Lithium vào các vú mỡ trên con trượt ray vuông và trục vít me, giúp cụm đầu khoan di chuyển mượt mà.
• Kiểm tra độ sắc của mũi khoan : Thường xuyên quan sát mép lỗ ván; nếu mép bị tưa xơ hoặc cháy đen, cần mài lại góc cắt hoặc thay mũi mới để giảm tải cho spindle.

CÔNG TY TNHH TM DV TỔNG HỢP NGUYÊN HƯNG

• Địa chỉ: 74 Đường Nguyễn Hữu Cảnh, Phường Thạnh Mỹ Tây, TP. Hồ Chí Minh
• Hotline kỹ thuật & Báo giá: 0962.577.778 – 0937.266.605 Mr. HƯNG
• Email: trananhthu2311@gmail.com
• Website: https://nguyenhungcnc.vn/

Câu hỏi thường gặp (FAQ) về Máy Khoan Ngang Laser

1. Máy Khoan Ngang Laser có khoan được các loại ván phủ Acrylic bóng gương không?

Có thể gia công bình thường nếu máy sử dụng cảm biến quang học thế hệ mới có tính năng chống lóa bề mặt; đối với ván phủ bóng gương phản quang mạnh, kỹ thuật viên Nguyên Hưng CNC sẽ hướng dẫn người vận hành tinh chỉnh ngưỡng nhạy cảm biến hoặc căn lại tiêu cự thấu kính để nhận diện đáy lỗ chính xác.

2. Khi mắt quét Laser bị bụi bám làm mờ thì máy có hiện tượng gì?

Khi thấu kính cảm biến bị bụi cưa che khuất, máy thường có dấu hiệu nhận diện chập chờn, quét bỏ qua lỗ khoan đứng, xác định sai khoảng cách tâm lỗ hoặc không phát tín hiệu kích hoạt trục khoan ngang; việc dùng bông tẩm cồn lau sạch lăng kính quang học sẽ xử lý ngay hiện tượng này.

3. Xưởng mộc quy mô nhỏ có nên đầu tư Máy Khoan Ngang 4 Đầu không?

Dòng máy 4 đầu phát huy hiệu quả cao nhất tại xưởng có đơn hàng lớn cần chạy liên hoàn cam chốt và rãnh hậu; đối với xưởng mộc nhỏ có sản lượng vừa phải, dòng máy khoan ngang laser 1 đầu hoặc 2 đầu định vị quang học sẽ là giải pháp tối ưu chi phí, thu hồi vốn nhanh mà vẫn chuẩn xác kỹ thuật.
