Tiêu Chuẩn PCCC Và Giải Pháp Hệ Thống Hút Bụi Máy Chà Nhám Thùng Cùng Máy Cắt Ván Cũ

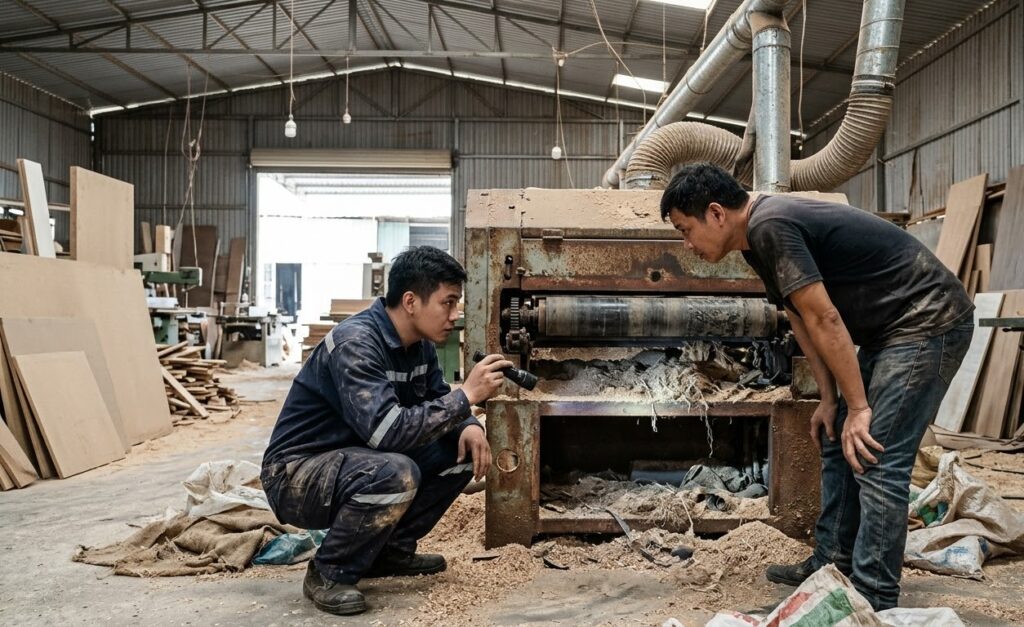

Thực trạng nguy cơ cháy nổ tại các cụm máy chà nhám thùng và máy cắt ván cũ

Nguy cơ cháy nổ tại cụm máy chà nhám thùng và máy cắt ván cũ bắt nguồn từ lượng bột gỗ siêu mịn dưới 5 micron có nhiệt độ bắt cháy thấp, ma sát sinh nhiệt tại trục rulo và hiện tượng tích tụ tĩnh điện liên tục trong lòng ống hút kim loại.

Mối nguy từ bụi mịn chà nhám và mạt cưa ma sát nhiệt

Hạn chế cơ khí của các dòng máy cắt ván và chà nhám đã qua sử dụng

Các dòng máy cưa bàn trượt hoặc máy chà nhám thùng thanh lý thường có tuổi thọ trên 5 đến 7 năm, bạc đạn gối đỡ đã rơ và motor rung giật mạnh. Họng hút bụi nguyên bản của máy thường bị rỉ sét, móp méo làm thu hẹp tiết diện dòng khí.

Thợ xưởng thường tự ý chế thêm các co nối ống nhựa PVC hoặc co tôn gấp góc vuông 90 để gom bụi về máy hút túi vải di động. Thiết kế chắp vá này tạo ra vô số điểm thắt cổ chai, làm suy giảm nghiêm trọng áp suất hút tĩnh tại đầu thu phôi.

Hậu quả là mạt cưa nặng và bụi mịn không thoát hết được, tích tụ thành lớp dày trong khoang máy. Khi motor máy cưa hoạt động quá tải phát nhiệt hoặc rò điện từ dây dẫn lão hóa, lớp mùn cưa này lập tức trở thành mồi dẫn lửa nguy hiểm.

Tiêu chuẩn an toàn pccc nhà xưởng gỗ đối với hệ thống hút bụi cơ khí

Tiêu chuẩn an toàn pccc nhà xưởng gỗ yêu cầu hệ thống hút bụi phải có tiếp địa chống tĩnh điện toàn diện với điện trở dưới 4 Ohm, van chặn lửa dập tia lửa tự động trên ống chính và màng xả áp nổ lắp đặt ngoài trời trên tháp túi vải.

Giải pháp khử tĩnh điện và hệ thống tiếp địa liên hoàn

Bột gỗ khô di chuyển ma sát với thành ống thép mạ kẽm ở vận tốc trên 22 mét/giây sẽ liên tục tích tụ điện tích tĩnh. Ở những đoạn ống không có dây tiếp địa, điện áp tĩnh có thể tích tụ lên tới hàng nghìn vôn, sẵn sàng phóng tia lửa điện qua không khí.

Để loại bỏ hiện tượng này, thợ kỹ thuật phải hàn các cầu nối dây đồng mềm giữa hai mặt bích của từng đoạn ống hút bụi. Dòng điện tích tĩnh sẽ theo dây dẫn chạy thẳng xuống hệ thống cọc tiếp địa đồng đóng sâu 2.5 mét dưới lòng đất xưởng.

Điện trở nối đất đo bằng máy đo chuyên dụng bắt buộc phải đạt giá trị dưới 4. Định kỳ mỗi quý, xưởng cần đo kiểm lại thông số này để tránh tình trạng đứt dây tiếp địa do xe nâng hàng va quẹt.

Cơ chế dập tia lửa và van xả áp nổ tháp lọc trung tâm

Tại vị trí ống gom chính trước khi dẫn vào tháp lọc, việc lắp đặt cảm biến hồng ngoại phát hiện tia lửa (Spark Detection) là tiêu chuẩn kỹ thuật không thể bỏ qua. Khi phát hiện tàn lửa đỏ bay qua, hệ thống sẽ kích hoạt van điện từ phun nước sương áp lực cao dập tắt tàn lửa chỉ trong vòng 0.05 giây.

Song song đó, tháp lọc túi vải bắt buộc phải đặt ở vị trí thông thoáng bên ngoài nhà xưởng sản xuất và trang bị màng xả áp nổ (Explosion Vent). Khi áp suất bên trong tháp tăng đột biến do phản ứng cháy bụi, màng nhôm sẽ tự bung rách để giải phóng áp lực lên phía trên.

Giải pháp này ngăn chặn hiện tượng phá hủy thân vỏ tháp lọc bằng kim loại, giảm thiểu tối đa sức ép sóng nổ dội ngược vào khu vực thợ đang thao tác bên trong xưởng.

Giải pháp nâng cấp hệ thống hút bụi Máy Chà Nhám và Máy Cắt Ván cũ

Giải pháp nâng cấp bao gồm việc cải tạo chụp hút theo nguyên lý khí động học, thay thế đường ống nhánh bằng ống xoắn tôn mạ kẽm và lựa chọn quạt ly tâm trung áp truyền động gián tiếp có lưu lượng phù hợp để gom sạch cả phoi cưa lẫn bột nhám.

Tối ưu hóa chụp hút bụi và đường ống khí động học

Để xử lý bụi gỗ công nghiệp hiệu quả trên các dòng máy cắt ván và chà nhám cũ, việc đầu tiên là phải cải tạo lại toàn bộ chụp hút bụi tại nguồn phát sinh:

1. Gia công lại chụp hút rulo máy chà nhám bằng thép tấm dày 1.5mm, uốn cong lượn tròn đều với góc mở thuôn dần về phía miệng thoát để dòng khí không bị xoáy quẩn.
2. Thiết kế chụp hút đôi cho máy cưa bàn trượt cũ: một chụp hút dưới gầm lưỡi cưa chính nối ống phi 120mm và một chụp chụp mỏ vịt phía trên lưỡi cưa nối ống mềm phi 80mm.
3. Thay thế toàn bộ ống nhựa PVC tự chế bằng ống xoắn mạ kẽm dạng gân cứng, các khúc co chuyển hướng phải dùng loại co góc lượn bán kính R1.5D để giảm thiểu lực cản dòng khí.
4. Lắp van gió gạt (Blast gate) tại từng cổ hút của máy móc để thợ có thể đóng lại khi máy nghỉ, dồn toàn bộ lưu lượng gió cho các máy đang gia công.

Khi đường ống được tối ưu, vận tốc gió trong ống hút nhánh máy chà nhám sẽ đạt chuẩn từ 22 đến 25 mét/giây. Vận tốc này cuốn bay tức thì các hạt mạt bụi nặng lẫn trong ván dăm và lớp bột trét matit.

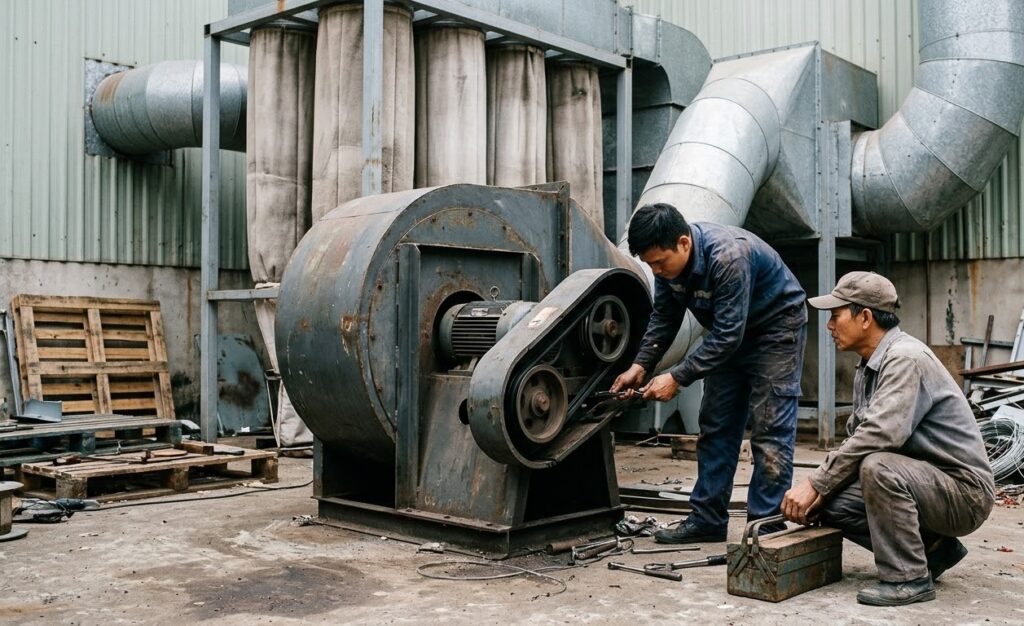

Lựa chọn công suất quạt ly tâm và thiết bị lọc túi vải xung khí nén

Quạt hút dùng cho hệ thống gom bụi hỗn hợp giữa máy chà nhám và máy cưa ván cũ bắt buộc phải là quạt ly tâm trung áp cánh hở truyền động gián tiếp qua dây đai curoa. Motor điện nằm ngoài buồng gió để tránh hiện tượng mạt gỗ bám vào cánh tản nhiệt gây om nhiệt cháy cuộn đồng.

Lưu lượng quạt cần tính toán dư tải khoảng 20% so với tổng nhu cầu của các máy để bù vào phần hao hụt áp suất do máy cũ có độ hở cơ khí lớn. Đối với xưởng có trang bị hệ thống máy chà nhám thùng khổ1300mm và 2 máy cưa bàn trượt, lưu lượng quạt ly tâm cần đạt từ 6.500 đến 8.500 m3/h với cột áp tĩnh từ 2.800 đến 3.200 Pa.

Hệ thống lọc bụi phía sau quạt nên sử dụng tháp lọc túi vải chuyên dụng kết hợp cơ cấu giũ bụi bằng xung khí nén điện từ (Pulse Jet). Túi lọc bằng sợi Polyester chống ẩm và chống tĩnh điện sẽ giữ lại các hạt bụi mịn mà không làm bí tắc dòng khí thoát ra ngoài môi trường.

Nếu bạn đang vận hành dàn máy chế biến gỗ đã qua sử dụng và muốn nâng cấp hạ tầng cơ khí, hệ thống hút bụi đạt chuẩn kiểm định an toàn, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi. Tham khảo ngay các giải pháp máy móc và phụ trợ vững chắc tại Nguyên Hưng CNC để nâng cao năng suất xưởng và an tâm sản xuất

Hướng dẫn bảo trì và phòng ngừa sự cố cho xưởng mộc dùng máy cũ

Quy trình bảo dưỡng đòi hỏi xả cặn thùng thu bụi định kỳ mỗi tuần, kiểm tra độ căng dây curoa quạt hút ly tâm, bơm mỡ chịu nhiệt cho gối bi đỡ và vệ sinh sạch sẽ mạt gỗ bám quanh tủ điện điều khiển máy.

Quy trình kiểm tra định kỳ hệ thống đường ống và quạt hút

Để hệ thống gom bụi luôn duy trì hiệu suất hút cao, thợ kỹ thuật tại xưởng cần tuân thủ lịch trình kiểm tra bảo dưỡng 4 bước sau:

1. Kiểm tra bề mặt túi lọc vải: Đo độ chênh áp qua đồng hồ chênh áp DPG trên tháp lọc. Nếu chênh áp vượt quá 1.500 Pa, cần kiểm tra lại áp suất bình khí nén rũ bụi hoặc tháo túi vải ra giặt khô.
2. Xả mùn cưa đáy phễu: Mở van xả đáy cyclone hoặc thùng chứa bụi mỗi tuần một lần, tránh để bụi đầy tràn ngược lên khoang chứa cánh quạt làm kẹt guồng quay.
3. Kiểm tra độ đồng tâm gối đỡ quạt: Bơm mỡ bôi trơn chuyên dụng chịu nhiệt cho vòng bi quạt ly tâm mỗi tháng một lần, đo nhiệt độ gối đỡ khi chạy tải không được vượt quá 70%
4. Rà soát rò rỉ khí: Dùng máy đo vận tốc gió cầm tay kiểm tra các cổ hút máy chà nhám và máy cưa, phát hiện sớm các vị trí lỏng ốc siết cổ dê hoặc rách màng cao su giảm chấn.

Khắc phục sự cố tắc nghẽn ống và hiện tượng sụt áp hút

Khi thấy máy chà nhám thùng bắt đầu bị trào ngược bụi mịn ra cửa ra ván, thợ vận hành cần dừng máy và kiểm tra ngay cửa thăm vệ sinh trên thân ống chính. Nguyên nhân chủ yếu do có mảnh ván gỗ thừa hoặc phoi dăm dài từ máy cưa bị hút vào làm kẹt ngang co ống, giữ lại lớp mạt cưa tạo thành nút thắt.

Thợ kỹ thuật chỉ cần mở nắp cửa thăm đáy ống, dùng thanh gạt chuyên dụng kéo toàn bộ búi phoi kẹt ra ngoài rồi siết chặt bu lông nắp đậy có gioăng làm kín. Tuyệt đối không được dùng búa đập vào thành ống xoắn mạ kẽm vì sẽ làm móp méo tiết diện, tạo thêm nhiều gờ cản gió mới.

Đồng thời, kiểm tra lại rơ-le nhiệt trong tủ điện điều khiển quạt hút. Nếu dây curoa bị trùng làm trượt puli, tốc độ vòng quay của cánh quạt sẽ giảm từ 15% đến 20%, kéo theo lưu lượng và áp suất hút tụt dốc nghiêm trọng.

CÔNG TY TNHH TM DV TỔNG HỢP NGUYÊN HƯNG

• Địa chỉ: 74 Đường Nguyễn Hữu Cảnh, Phường Thạnh Mỹ Tây, TP. Hồ Chí Minh
• Hotline kỹ thuật & Báo giá: 0962.577.778 – 0937.266.605 Mr. HƯNG
• Email: trananhthu2311@gmail.com
• Website: https://nguyenhungcnc.vn/

Câu hỏi thường gặp (FAQ) về hệ thống hút bụi máy chà nhám và máy cắt ván cũ

1. Có nên gom chung bụi máy chà nhám thùng và máy cưa bàn trượt vào một đường ống không?

Có thể gom chung vào một tuyến ống chính nhưng bắt buộc phải tính toán tiết diện ống tăng dần và duy trì vận tốc gió tối thiểu 22 mét/giây. Tuy nhiên, khuyến nghị nên sử dụng buồng lọc lắng phoi nặng trước khi đưa luồng khí chứa bụi mịn chà nhám vào tháp lọc túi vải.

2. Xưởng mộc dùng máy cũ có bắt buộc phải lắp van chống nổ PCCC không?

Có, theo quy định phòng cháy chữa cháy cho các cơ sở chế biến gỗ có phát sinh bụi mịn, hệ thống hút bụi công nghiệp có công suất lớn và nguy cơ tích tụ tĩnh điện cao bắt buộc phải có màng xả áp nổ và phương án tiếp địa an toàn.

3. Làm thế nào để nhận biết quạt hút ly tâm bị mất cân bằng động do bám bụi?

Khi cánh quạt bị bám dính mạt cưa không đều, toàn bộ bệ quạt sẽ rung lắc mạnh truyền qua nền sàn xưởng, đồng thời phát ra tiếng rít cơ học bất thường. Khi đó cần ngắt điện, mở vỏ ốc quạt để cạo sạch lớp mùn cưa đóng tảng trên các nan cánh quạt.

Thiết lập bài bản hệ thống hút bụi máy chà nhám thùng kết hợp máy cắt ván cũ theo đúng tiêu chuẩn PCCC và an toàn lao động là giải pháp bảo vệ toàn diện tài sản xưởng mộc của bạn. Không chỉ giúp không gian xưởng thông thoáng, kéo dài tuổi thọ băng nhám mà còn mang lại sự an tâm tuyệt đối trong suốt quá trình sản xuất. Hãy liên hệ ngay với Nguyên Hưng CNC để được đội ngũ kỹ thuật viên giàu kinh nghiệm hỗ trợ khảo sát, đo đạc áp lực gió và đưa ra phương án cải tạo hệ thống cơ khí tối ưu nhất hôm nay!
